    Optika

    Brzina svetlosti

    c

    c = d t
    c - brzina svetlosti [m/s]
    d - pređeni put [m]
    t - vreme [s]

    Vrednost brzine svetlosti u vakuumu (konstanta)

    c = 299792458 m/s

    Veza brzine svetlosti sa frekvencijom i talasnom dužinom

    c = λ ∙ f
    λ - talasna dužina [m], [nm]
    f - frekvencija talasa [Hz], [s-1]

    Refraktivni indeks i brzina svetlosti u sredini

    v = c n
    v - brzina svetlosti u sredini [m/s]
    c - brzina svetlosti u vakuumu [m/s]
    n - refraktivni indeks

    299.792.458 m/s = 299.792.458 m/s
    Sredina Refraktivni indeks
    (n)
    Vakuum1,00000
    Vazduh (standardni uslovi)1,00029
    Voda (20°C)1,333
    Led (0°C)1,31
    Etanol1,36
    Glicerin1,47
    Staklo (obično)1,50 – 1,54
    Kvarc (fused silica)1,458
    Dijamant2,42
    Akril (PMMA)1,49
    Ulje (mineralno)1,46 – 1,48
    Benzol1,501
    Krv1,36 – 1,41

    Naslov 1.2

    Osobine svetlosti

    Odbijanje, prelamanje, razilaženje i prenos su osobine koje proističu iz međudejstva svetlosti i materijala.
    Talasni sastav, fazna ujednačenost, polarizacija, ukrštanje i odvajanje su osobine samog svetlosnog talasa.

    Odbijanje (refleksija)

    Prelamanje (refrakcija)

    Razilaženje (disperzija)

    Prenos (transmisija)

    Talasni sastav

    Fazna ujednačenost (koherentnost)

    Polarizacija

    Ukrštanje (interferencija)

    Odvajanje (difrakcija)

    WDM

    FS WDM

    WDM (Wavelength Division Multiplexing) je tehnika kojom se više optičkih signala različitih talasnih dužina kombinuje i šalje istim vlaknom, ali se kasnije svaki kanal optički razdvaja.

    CWDM

    CWDM (Coarse WDM) koristi šire razmake između talasnih dužina (npr. 20 nm razmaka).
    Talasne dužine: od 1270 nm do 1610 nm, ukupno do 18 kanala.
    Jeftiniji, manje precizan, manji domet (~80 km bez pojačanja).

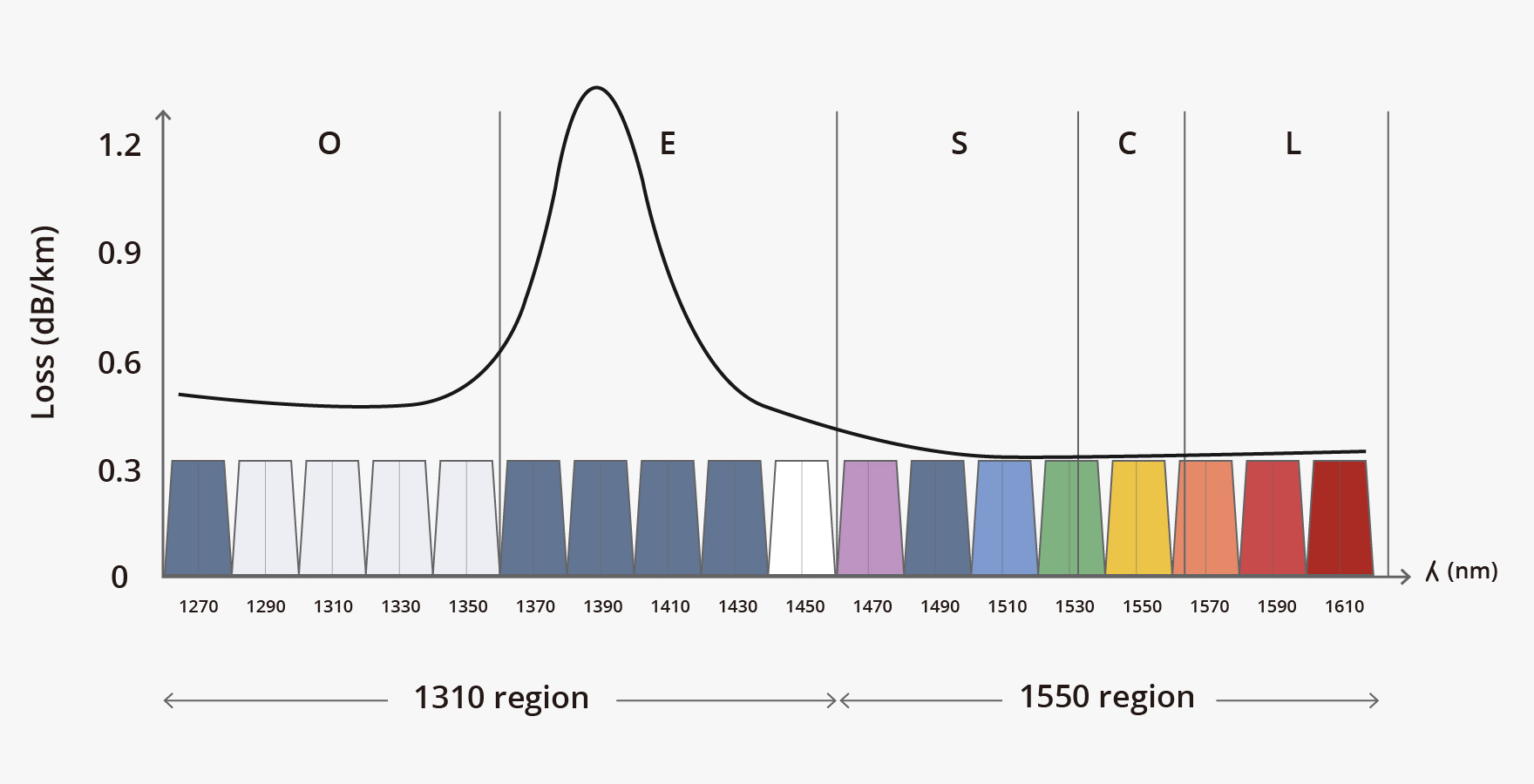

    CWDM ITU-T G.694.2 Channels Overview

    ITU-T G.694.2 defines 18 wavelengths for CWDM transport ranging from 1270 to 1610 nm, spaced at 20 nm apart. The complete CWDM ITU grid is shown below in the CWDM channel chart. Each CWDM channel is transparent to the speed and type of data, meaning that any mix of SAN, WAN, voice, and video services can be transported simultaneously over a single fiber or fiber pair.

    RB ITU
    kanal
    broj    		 Talasna
    dužina
    (nm)    		 Boja
    1 27 1270
    2 29 1290
    3 31 1310
    4 33 1330
    5 35 1350
    6 37 1370
    7 39 1390
    8 41 1410
    9 43 1430
    10 45 1450
    11 47 1470
    12 49 1490
    13 51 1510
    14 53 1530
    15 55 1550
    16 57 1570
    17 59 1590
    18 61 1610

    DWDM

    DWDM (Dense WDM) koristi vrlo male razmake (npr. 0.8 nm), što omogućava veći broj kanala — čak i preko 80 na jednoj vlaknastoj vezi.
    Koristi guste kanale sa malim razmacima (0.8 nm, 0.4 nm ili čak manje). Tipično koristi opseg C-banda (1530–1565 nm). Može da podrži 40, 80, pa čak i 160+ kanala. Koristi se u telekomunikacijama, internet backbone-u, ISP mrežama itd.
